Riemenantrieb komplett 1 Satz

Riemenantrieb kpl. 1 Satz

Der Riemenantrieb wird zum Beispiel bei der Titanic von Mantua der Kraftschluss zwischen Elektromotor und Stevenwelle realisiert.

Der Riemenantrieb hat mehrere Vorteile:

• Untersetzung reduziert die Drehzahl an der Schiffsschraube und verbessert den Wirkungsgrad.
• Die Wellenanlage kann tiefer und kompakter im Rumpf platziert werden als beim Direktantrieb.
• Die Laufgeräusche sind geringer als bei Zahnraduntersetzungen
• Bei Blockade der Schiffsschraube wirkt der Gummiring als Rutschkupplung.

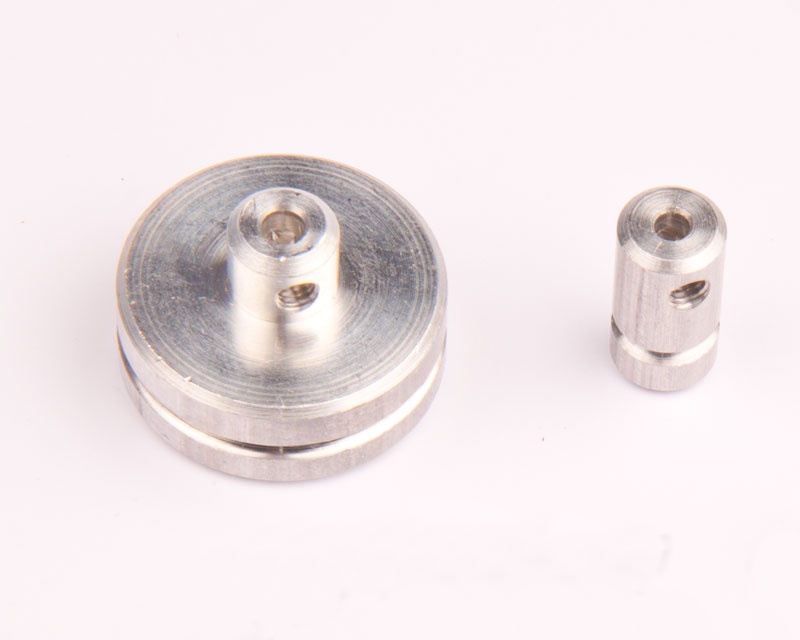

Der Satz besteht aus zwei Riemenrädern (30/10 mm ) aus Aluminium und einem Gummirundring. Dadurch wird eine Untersetzung von 3:1 erreicht.

Maße:

Riemenrad klein (für die Motowelle) Außen-Durchmesser 10 mm Innen-Durchmesser 3,18 mm Gesamtlänge 20 mm

Riemenrad groß (für die Schiffswelle) Außen-Durchmesser 30 mm Innen-Durchmesser 4 mm Gesamtlänge 20 mm

Untersetzung 3:1 Passender Abstand zwischen Motor- und Schiffswelle ca. 85 mm
